UDA 125 N 车轮车床 (Code: E-3)

该车床为双刀架专用车轮车床，主要用于轨道车辆车轮外表面的加工。车床为龙门式设计，轮对采用进行通过式加工，也可以设计为滚入滚出式加工(同侧)。床身主体龙门构架为优质铸铁铸造而成，在床座两侧可滑动轨道上，各安装有可移动主轴箱和可移动刀架。

当轮对通过地面轨道进入车床床身后，通过一个轮对抬升定位装置将轮对进行中心定位操作，装夹方式为径向可调的外撑式卡爪装夹。该车床采用的是全自动操作方式。

车床配备有双刀架切削系统，该系统是通过存储在CNC数控系统内部的加工程序来实现操作，所有轮对表面测量和切削操作均采用自动方式，一次完成。车床另配备有驱动系统，主要用于机械部件的移动，操作员可以通过设置卡盘直径对驱动装置进行自动定位操作。

测量、切削等所有操作均由CNC数控系统完成，车床配备设备运行状态检测和故障诊断功能。供用户选配的部件有防护罩、烟尘处理装置等，确保了加工操作的安全性。

Untitled Document

[1]

[2]

[3]

[4]

[5]

[6]

[7]

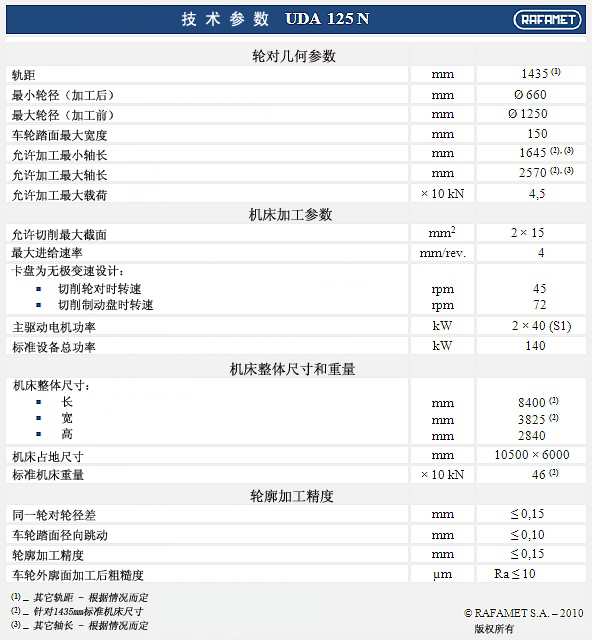

技术参数

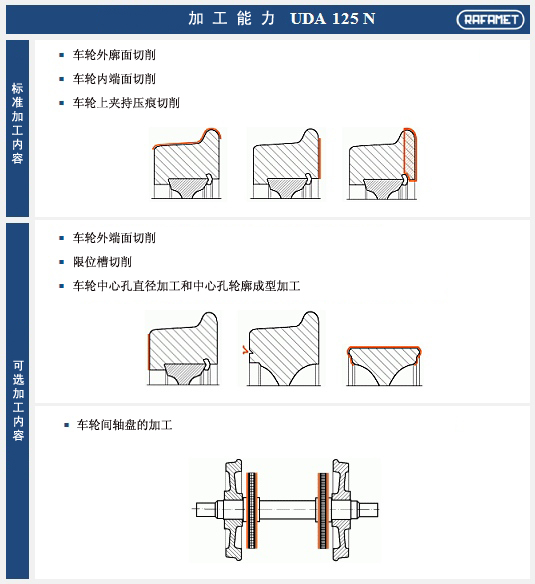

加工能力
