UFB 125 N

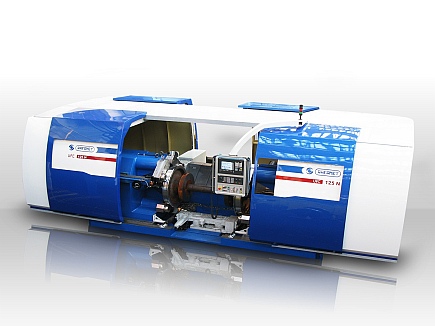

UFB 125N车轮车床是一款数控双刀架专用机床主要用于铁路各种车辆的新造或需镟修轮对的加工。
该车床对带有轴箱、齿轮箱和制动盘的新造轮对或磨损轮对进行自动加工操作。
配有6个独立摩擦驱动轮,从而题号了生产效率和轮对的加工质量。确保动车轮对一次装卡,完成全部切削面的作业
根据不同加工需求,车床可配置相应的齿轮箱,外轴箱支撑装置
通过进行技术编程操作,对车轮进行加工
利用先进的数控系统和全自动测量技术,车床主要特点体现在加工精度高,加工效率高以及经济效益高。 车床部件的通用性和编程的广泛兼容性,使得车床无需过多改造就可以加工各种不同的轮对。
Untitled Document
[1]
[2]

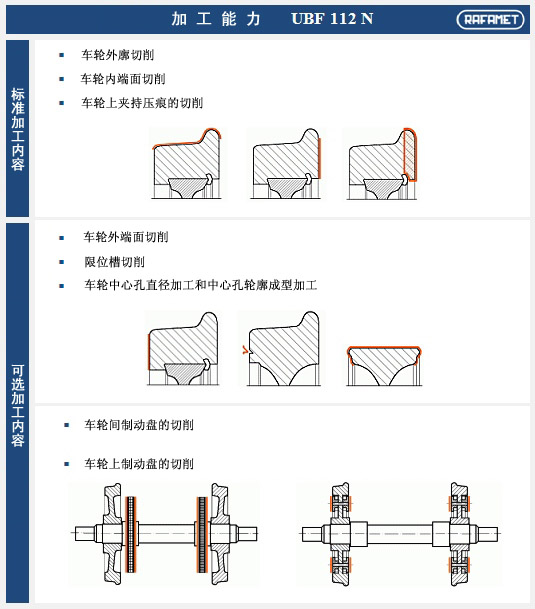

加工能力
技术参数
型号
UFB 125N
规格
E-2
轨距
mm
1000÷1676
(1)
最大轮径(加工前)
mm
1250
最小轮径(加工后)
mm
600
车轮踏面最大宽度
mm
120÷150
轮副轴长度
1000mm标准
mm
1215÷2165
1067mm标准
mm
1280÷2230
1434mm标准
mm
1650÷2600
1520mm标准
mm
1735÷2685
1676mm标准
mm
1890÷2840
允许加工最大轴重
×10kN
5
机床参数
摩擦轮驱动
规格
车轮踏面
选项
轮缘
切屑最大截面
mm
2
2×10
(2)
高速运转速率
mm/min
5000
切割速度最大值(无限可变的自转速率)
m/min
130
主驱动电机功率
kW
6×12(S1)
总功率(标准配备机床)
kW
120
机床尺寸:
长
mm
7700
宽
mm
4500
高
mm
2485
(3)
占地面积
mm
12000×4700
机床总重
×10kN
25
加工精度
同一对轮径差
mm
≤0,15
车轮踏面径向跳动
mm
≤0,10
车轮内表面轴向跳动
mm
≤0,10
加工外形精度
mm
≤0,15
轮对踏面粗糙度
um
Ra=5÷20
(1)
- 其他轨距 - 根据情况而定。
(2)
- 针对轨距1435mm标准机床的尺寸。
(3)
- 机床高度以机床底座为零基准。
(4)
- 机床测量装置动零位置升起高度。
