KCM 150 N

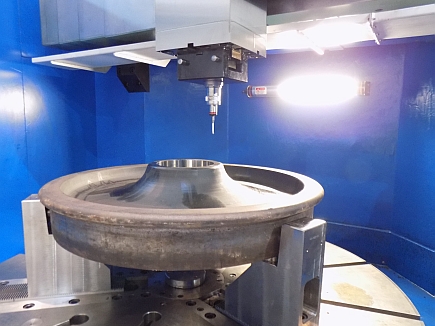

数控单立柱车铣镗复合式车床KCM150N专门用于火车车轮的多工序加工。

车床可根据设定的加工程序完成以下功能：

-轮毂面的车削

-每侧带有1mm余量的轮毂孔粗加工

-轮毂孔精加工

-车轮边缘的成型加工

通过加装可选装置，根据设定的加工程序还可以实现以下功能：

-实心车轮的加工

-车轮中心孔的加工

-轮箍内径的镗孔

-轮毂注油孔的加工

KCM150N还可以根据用户需要，定制成双立柱车床。

该车床可用于高度自动化的加工车间，例如火车车轮的全自动加工生产线上。







Untitled Document
[1]

 [2]

 [3]

 [4]

 [5]

 [6]


技术参数



型号 KCM 150N
规格  A-2 A-3
工作台
实心车轮/轮辋的最大踏面直径
 mm 1500 1500
允许加工工件最大加工直径
 mm

1800

 1800
直板车轮/滚轮轮胎的螺纹直径
 mm 1250 1250
最大工件载荷
 ×10kN 6 6
工作台最大转速：

铸铁工作台 rpm 250 270

锻钢工作台

rpm

—

370
主驱动电机功率
 kW 55(1) 110
横梁
最大切削高度
 mm 400(2) 400(2)
垂直刀架
垂直刀架数量

   1 2
滑枕垂直行程
 mm 400(2) 400(2)
X、Z轴进给速度
mm/min

0,1÷6000

 0,1÷6000
滑枕横截面积
 mm 250×250 250×250
整机尺寸&自重
机床尺寸：

长 mm 4300(2) 5000(2)
宽 mm 4435(2) 4435(2)

高

mm

4205(2)

4205(2)
机床总重
 ×10kN 21 21
机床精度
X轴定位精度（L=1000mm）
 mm 0，015
Z轴定位精度（L=1000mm）
 mm 0，015
X轴重复定位精度（L=1000mm）
 mm 0，012
Z轴重复定位精度（L=1000mm）
 mm
0，012
(1) - 其他轨距 - 根据情况而定。
(2) - 针对轨距1435mm标准机床的尺寸。
(3) - 机床高度以机床底座为零基准。
(4) - 机床测量装置动零位置升起高度。
