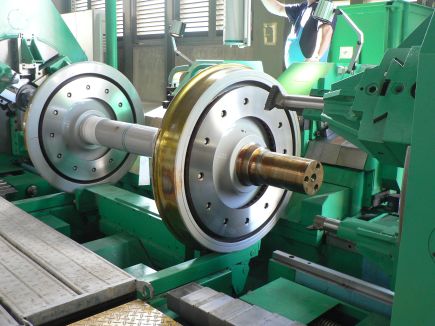

UBF 112 N 车轮车床 (Code: E-1)

UBF 112N车轮车床是一款数控双刀架专用机床主要用于铁路各种车辆的新造或需镟修轮对的加工。

该设备可对需镟修轮对进行自动测量，配备优化软件，自动选取最佳切削数值。车床加工过程为全自动操作。

利用先进的数控系统和全自动测量技术，车床主要特点体现在加工精度高，加工效率高以及经济效益高。车床部件的通用性和编程的广泛兼容性，使得车床无需过多改造就可以加工各种不同的轮对。

车床可只配一名操作员，整个加工过程可以图文界面清晰地显示在控制面板的屏幕上。控制系统同时配有车床工作状态的诊断功能，在车床出现故障时以报警信息的方式出现，并且带有基本的解决办法。

Untitled Document

[1]

[2]

[3]

[4]

[5]

[6]

[7]

加工能力

技术参数

型号		UBF 112N
规格		E-1
轨距	mm	1435 ⁽¹⁾
		;;A^;;(2)	;;B^;;(2)
最大轮径（加工前）	mm	1120	1250
最小轮径（加工后）	mm	700	850
车轮踏面最大宽度	mm	145/140
允许加工最小轴长	mm	2360⁽³⁾
		2570^(4).(5)
允许加工最大轴长	mm	1910 ^(3).(5)
允许加工最大轴重	×10kN	3
机床参数
切屑最大截面	mm²	2×10⁽⁶⁾
最大进给量	mm/rev.	4
驱动轮的圆周速度:
轮廓加工	rpm	45
制动盘面	rpm	72
主驱动电机功率	kW	2×28(S1)
总功率（标准配备机床）	kW	80
机床尺寸：
长	mm	7220⁽³⁾
宽	mm	3000⁽³⁾
高	mm	2620⁽³⁾
占地面积	mm	15500×6500
机床总重	×10kN	36⁽³⁾
加工精度
轮径差	mm	≤0.15
径向跳动	mm	≤0.10
加工外形精度	mm	≤0.10
轮对踏面粗糙度	×10kN	≤0.15
轮廓表面加工后粗糙度	um	Ra=5÷20

⁽¹⁾ - 其他轨距 - 根据情况而定。 ⁽²⁾ - 针对轨距1435mm标准机床的尺寸。 ⁽³⁾ - 机床高度以机床底座为零基准。 ⁽⁴⁾ - 机床测量装置动零位置升起高度。		© RAFAMET S.A. - 2013 版权所有
