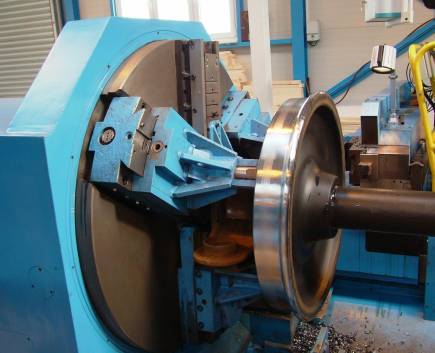

UBE 150 N 车轮车床 (Code: E-4)

UBE 150N CNC车轮车床是一款数控双刀架专用机床主要用于铁路各种车辆的新造或需镟修轮对的加工。

该设备可对需镟修轮对进行自动测量，配备优化软件，自动选取最佳切削数值。车床加工过程为全自动操作。

利用先进的数控系统和全自动测量技术，车床主要特点体现在加工精度高，加工效率高以及经济效益高。车床部件的通用性和编程的广泛兼容性，使得车床无需过多改造就可以加工各种不同的轮对。

车床可只配一名操作员，整个加工过程可以图文界面清晰地显示在控制面板的屏幕上。控制系统同时配有车床工作状态的诊断功能，在车床出现故障时以报警信息的方式出现，并且带有基本的解决办法。

。

Untitled Document

[1]

[2]

[3]

[4]

[5]

[6]

加工能力

技术参数

型号		UBE 150N
规格		E-4
轨距	mm	1435 ⁽¹⁾
最大轮径（加工前）	mm	1300
最小轮径（加工后）	mm	700
车轮踏面最大宽度	mm	145
允许加工最小轴长	mm	1890^(2).(3)
允许加工最大轴长	mm	2400^(2).(3)
允许加工最大轴重	×10kN	3,5
机床参数
切屑最大截面	mm²	2×12⁽⁴⁾
最大进给量	mm/rev.	4
驱动轮的圆周速度：
轮廓加工	rpm	40
制动盘面	rpm	55
主驱动电机功率	kW	2×40/50
总功率（标准配备机床）	kW	140
机床尺寸：
长	mm	8700⁽²⁾
宽	mm	3650⁽²⁾
高	mm	2620
占地面积	mm	15000×6500
机床总重	×10kN	56⁽²⁾
加工精度
同一对轮径差	mm	≤0，15
车轮踏面径向跳动	mm	≤0，15
车轮内表面轴向跳动	mm	≤0，10
加工外形精度	mm	≤0，15
轮对踏面粗糙度	um	Ra=10÷20

⁽¹⁾ - 其他轨距 - 根据情况而定。 ⁽²⁾ - 针对轨距1435mm标准机床的尺寸。 ⁽³⁾ - 机床高度以机床底座为零基准。 ⁽⁴⁾ - 机床测量装置动零位置升起高度。		© RAFAMET S.A. - 2013 版权所有
